WKPT系列
FA极性检测仪
FA极性检测仪

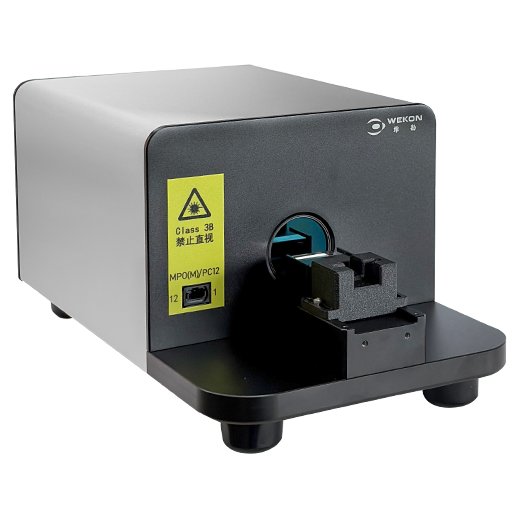

该产品是一款专用于MT-FA类器件极性的精密测试设备，其采用高清摄像头进行图像识别、精密电动平台用于移动器件，专用补光灯用于清晰识别不同器件，是集机械、自动化、光学、图像技术融合而成的光学精密检测平台。Fiber Array（光纤阵列，简称FA）采用高精度V型槽定位单芯、带状光纤的纤维位置，精确研磨的端面，按规定安装固定所构成的阵列。可实现400G/800G/1.6T等光模块组件、光引擎器件，CPO组件，MPC器件的自动极性检测判定。
产品应用
各类MT-MT、MT-FA、 MT-Jumper、CPO\MPC等器件；光模块内部微型连接
产品特点
-
01支持单模、多模FA器件测试
-
02通过机器视觉检测极性
-
03丰富的FA夹具、接口，轻松替换
-
04探测接口可外置，适配多分支FA
-
05支持单组测试，成组测试
-
06功能丰富可自定义的软件，支持数据库
产品优势
非接触式自动极性检测
使用高清摄像头和图像处理算法，替代人工视觉判断，避免人工视觉疲劳和误判；非接触式测试，最大程度保护了光纤端面/FA端面 ，防止测试过程中的二次损伤。
电机全自动对焦，快速测试
采用电机全自动对焦结构，可实现器件自动对焦，快速测试。
丰富的接口设计，稳定夹持
-

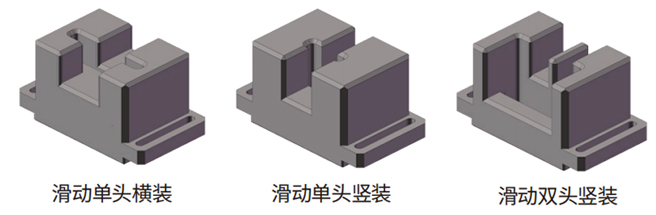

提供夹具+接口的设计方式,便于用户快速操作,能够夹持稳定,并且不划伤端面,减少误差。3种专用夹具，以满足各类非标器件的夹持和测试 ，并关注对器件在测试过程中的保护 ，避免对器件的二次损伤。

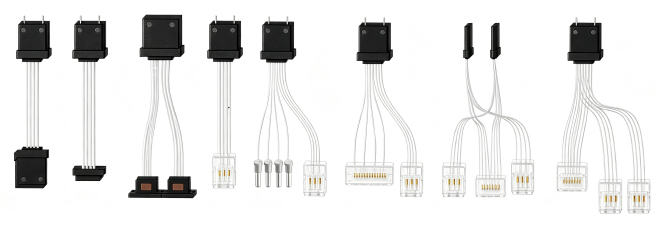

支持各类MT-MT、 MT-FA、 MT-Jumper、CPO\MPC等器件
一步检测极性
-

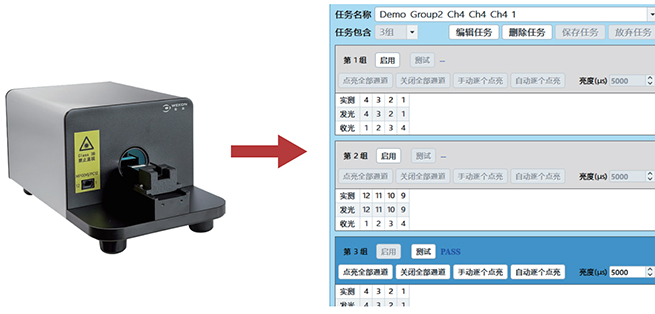

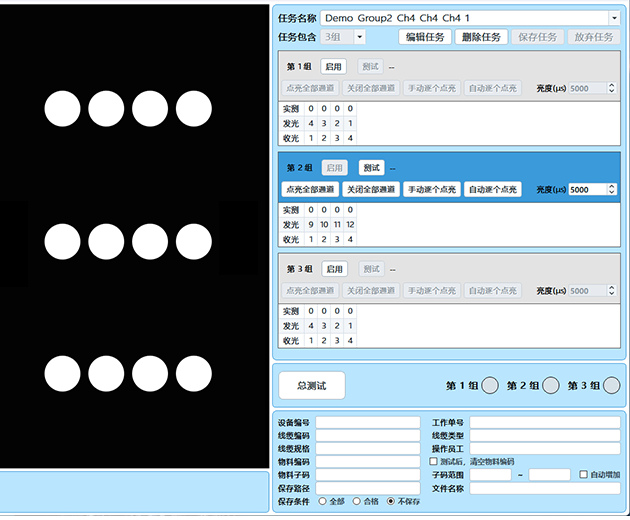

用户只需要一步操作接入被测件，软件自动发现并连接极性通讯主机、工业相机与对焦电机，按任务中配置的线序逐通道点亮并采图识别，在界面显示各组极性结果及状态灯，并可按设定条件将结果写入同名数据文件，供产线追溯与工艺分析。
性能参数
| 参数 | 指标 |
| 激光等级 | Class 3B |
| 通道数 | 1-24芯（更多可定制） |
| 测试光纤类型 | SMF：9/125，MMF：50/125 及 62.5/125 |
| 通信端口 | USB3.0 |
| 操作系统 | Windows 10/11 |
| 工作电源 | 24VDC/2A |
| 外观尺寸 | 307mm(W),180mm(D),155mm(H) |
