WKFD-M
光纤端面检测仪

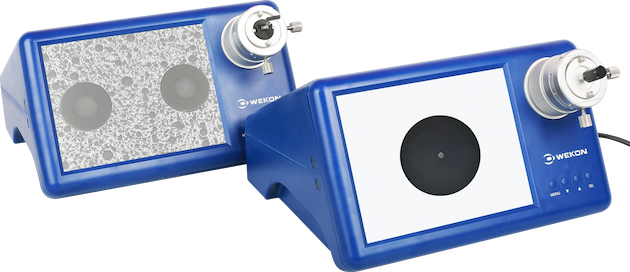

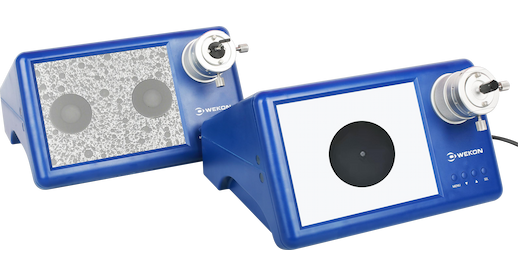

光纤端面检测仪
该仪器是一款一体式光纤端面检测仪，搭载同轴光学放大系统与 8 寸黑白液晶显示屏，配合高分辨率图像传感器，用于光纤端面缺陷检测。仪器将光学检测部分与显示部分整合为一个整体，配套多款夹具，支持多种光纤产品端面检测，应用于光通信生产。
产品应用
广泛应用于SC、LC、FC、MPO、MMC、MiniMT、TMT、光模块等制造过程中的端面缺陷
产品特点
-
01结合人体工学设计，直视端面图像，使得检测操控，图像观察更快更舒适
-
02优选高品质元器件，突显超微细划痕，更真实的展现端面细节
-
03配备多种高精度适配器接口，轻松应对各种单多芯光纤端面
-
04精密的插拔一致性，保证每次插入光纤都是清晰的状态，更好的用户体验
-
05支持USB外接手持式检测仪输入，USB输出电脑，BNC扩展连接等多种输出功能，轻松应对各种管理需求
-
06品质满足CE/CEM及ROHS标准
产品优势

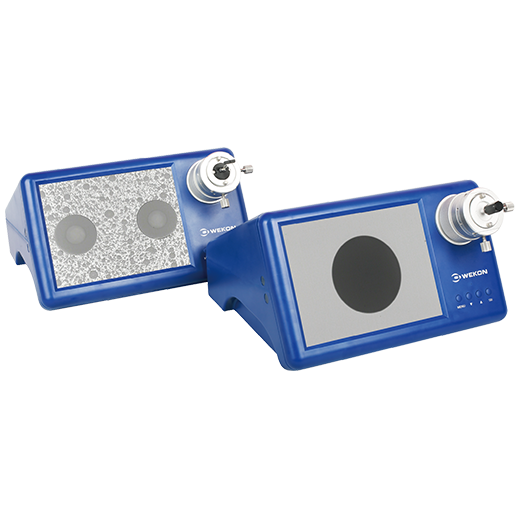

人性化的一体设计
结合人体工学设计，直视端面图像，使得检测操控，图像观察更快更舒适。
超高的图像分辨率
优选高品质元器件，突显超微细划痕，更真实的展现端面细节。
多种产品检测功能
配备多种适配器接口，轻松应对各种单多芯光纤端面、TOSA/ROSA组件及FA等检测需求。

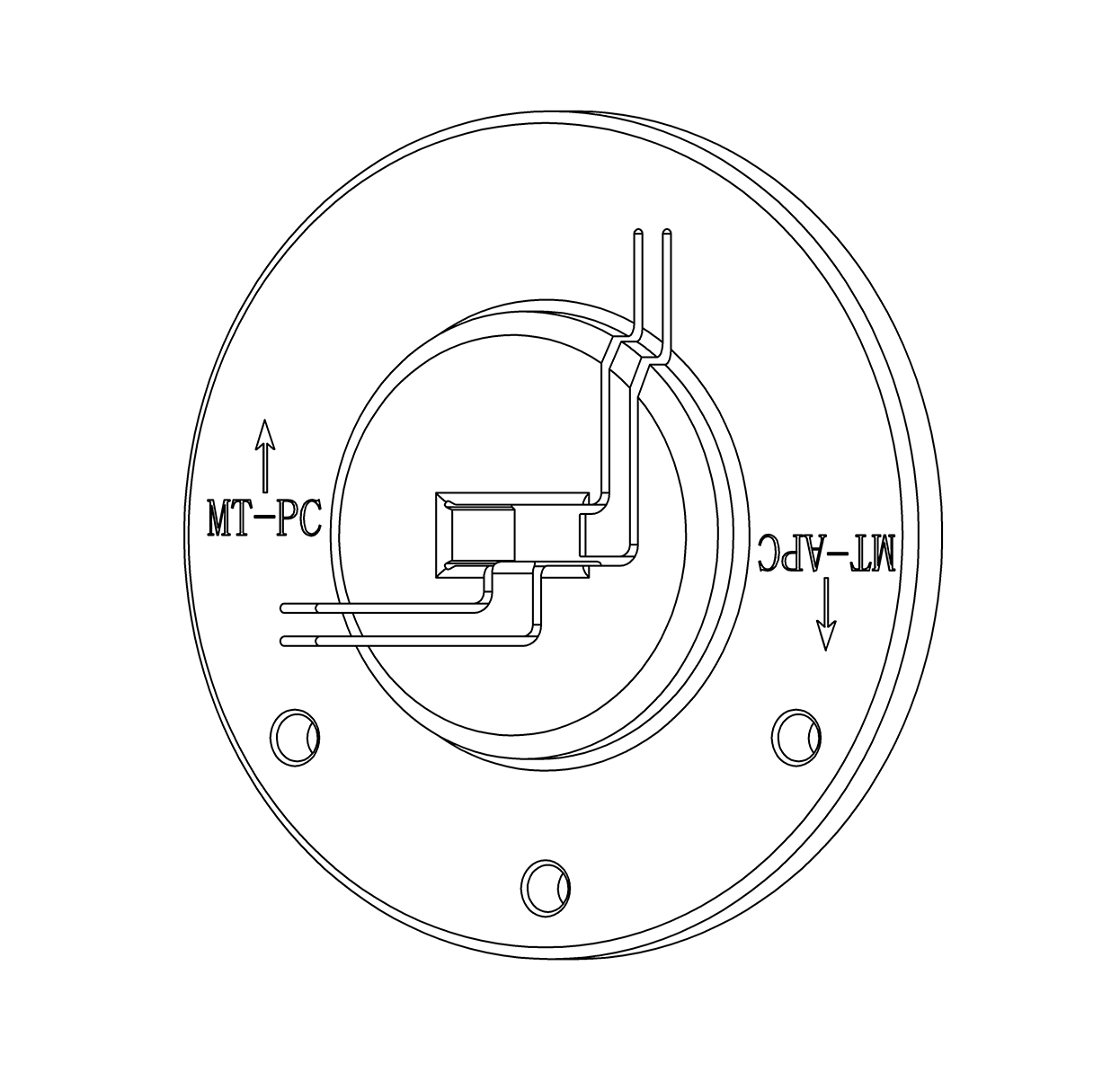

PC/APC 共用夹具
-
同一块夹具支持 PC、APC 两种端面类型光纤连接器的检测，简化操作流程，提升 检测效率。

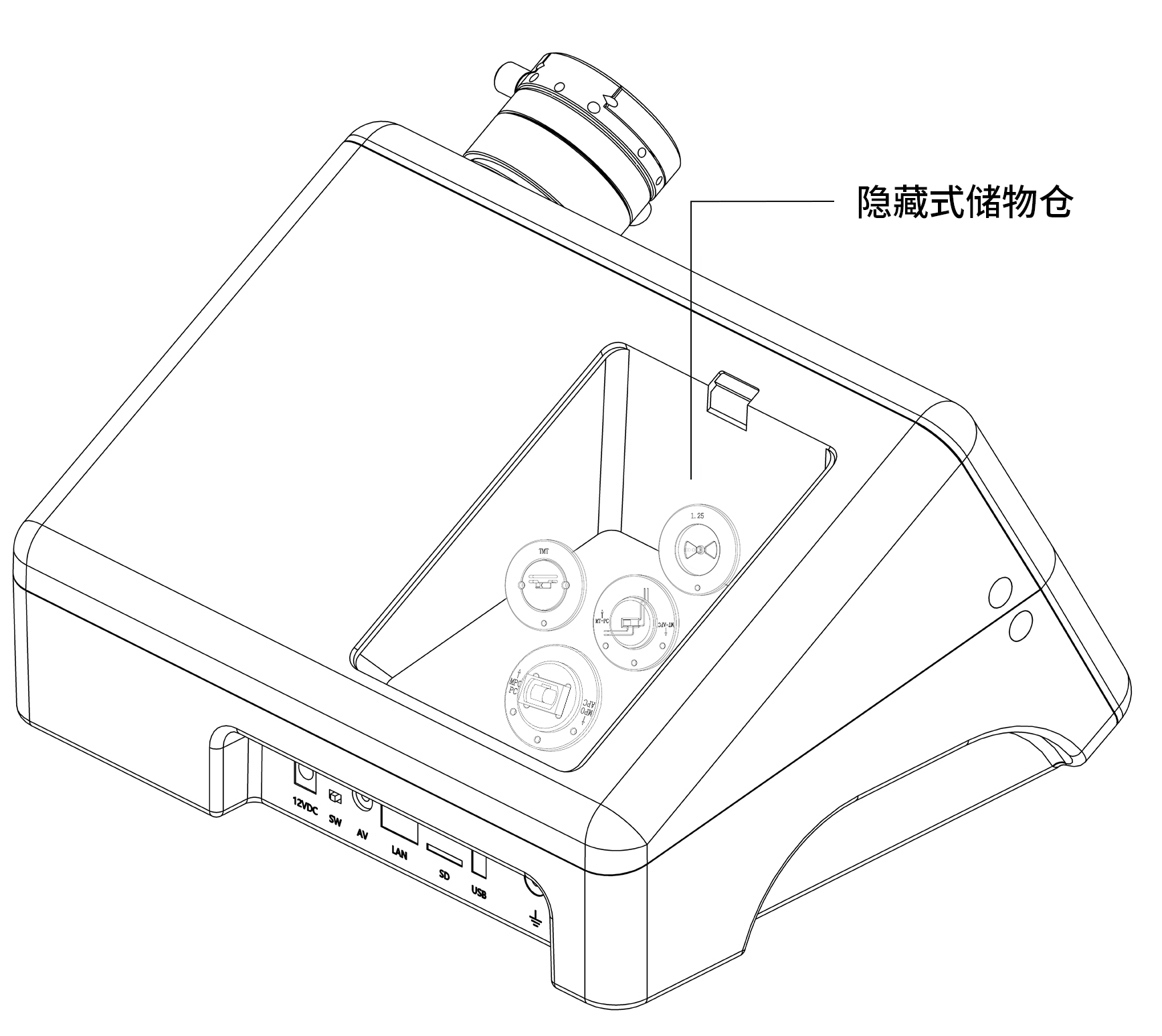

隐藏式储物仓
-
仪器上方配置隐藏式储物仓，可收纳多种夹具、清洁耗材等配件，便于配件集中存放，减少零件遗失，使工作台面更加整洁。
性能参数
| 放大倍率 | 200X、400X |
| 分辨能力 | 0.75μm、0.5μm |
| 图像尺寸 | 40mm、80mm |
| 端面检测功能 | SC、LC、FC、MPO、MMC、MiniMT、TMT等 |
| 屏幕 | 8Inch(4:3), 1024*768px |
| 电源 | 12~24VDC 宽范围电源适配器 |
