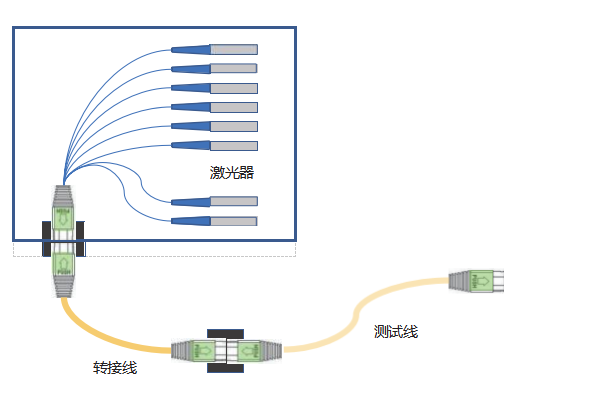

设计用于检查单模和多模组件中的光纤端口,或检查MPO阵列中的缺陷。它通过光缆发出红色的可见 激光,如果光纤中存在断裂或缺陷,则光线会发生折射,在故障区域周围产生明亮的光晕。激光二极管 输出信号可以在连续波模式或闪烁模式下同时或依次从所有光纤切换到每根光纤,以获得不同的视觉 效果。
特点:
肉眼可见的 650nm 红色激光光纤通道:12 芯或 16 芯
直观简单的操作按键及接口
通道指示: 0代表全灭,1-12(16)代表当前点亮通道,88代表全亮
闪烁按钮: 在全灭和全亮间切换,停顿时间为0.5秒(可修改)
循环按钮: 在0,1-12(16),88之间循环点亮,停顿时间为0.5秒(可修改)
拨码开关: 型号为16通道时,可以在12通道与16通道应用中切换使用
通道选择: 通过旋转旋钮实现通道的快速切换
USB2.0: 可以与计算机联接,通过程序发送相应指令来控制仪器
DC24V: 提供工作电源,同时为内部锂电池充电,锂电池有电时也可以便携使用
电源开关: 可以完全关闭仪器的工作及充电,保证安全使用及存储

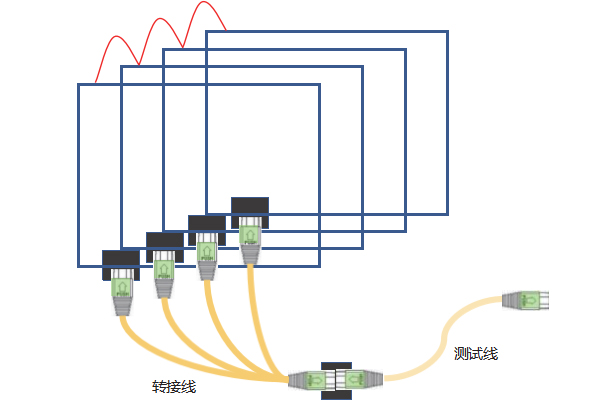

级联扩展更多通道
无限扩展通道,共用同一个工作电源,共用同一个脚踏,共用同一个旋钮
参数 |
指标
|
激光等级 |
Class 2B |
波长 |
650nm±10nm@25℃ |
带宽 |
<10nm |
输出功率 |
> 0.4 mW @ 25℃ 在 9 µm光纤中 |
工作温度 |
0℃ ~ 50℃ |
尺寸 |
165mm(W),150mm(D),40mm(H) |
