WKFD-FA

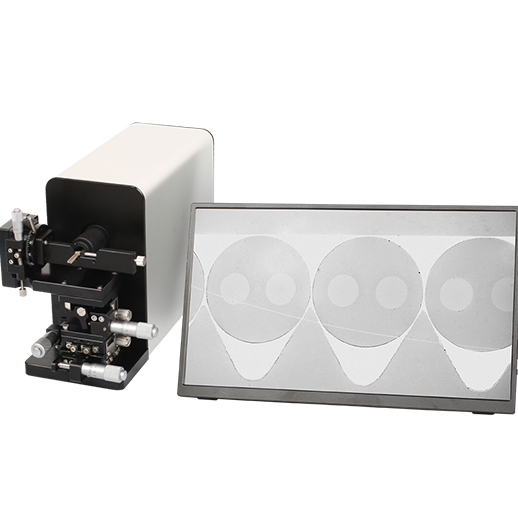

FA端面检测仪
FA端面检测仪
该产品是针对光纤阵列设计的端面可视化检测设备，其搭载专业设计的夹具可调节角度平台与光学位移平台，可完整观测光纤阵列端面全貌，清晰识别端面划痕、崩缺、污渍、纤芯损伤等各类缺陷。设备可适配0~45°抛光角度光纤阵列检测，成像清晰度高、操作手感优秀、整机寿命长，广泛用于400G/800G/1.6T高速光模块产业链，是光纤阵列生产检验、PLC 耦合封装工序的核心检测设备。
产品应用
光纤阵列端面检测
-
01多种放大倍率，效率和效果兼顾
-
02支持4.5mm×7mm FA端面检测
-
03支持0~45° 角度 FA端面检测
-
04高精度三维调节平台，顺滑回差小，长期使用稳定性好
-
05设计多角度可调装置，减少多规格夹具采购成本
-
06HDMI 高清视频输出，观测直观清晰

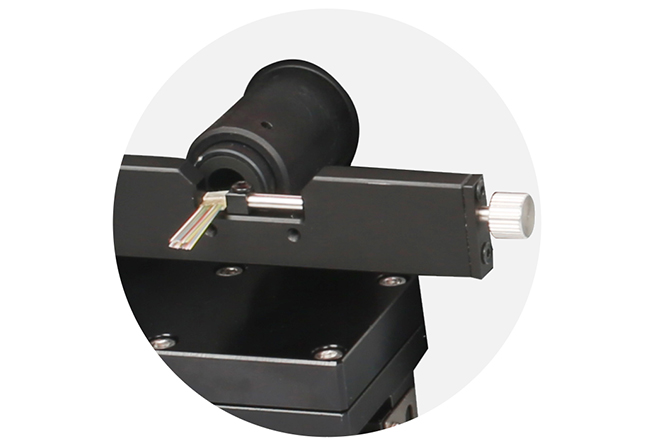

一键装夹的夹具设计
-
区别于传统螺纹旋紧夹具，研发自带弹性的一键压紧装夹设计：轻抽右侧金属帽→放入 FA 工件→松开自动压紧，无需反复旋转旋钮锁紧，快速完成上料，大大提高光线阵列端面检测效率。

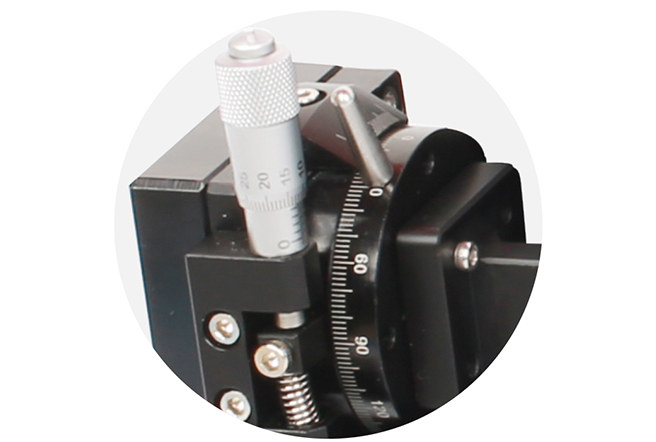

多角度可调装置
-
多角度可调装置，可适配0~45° 等多种抛光角度光纤阵列，无需频繁更换专用夹具，一套设备兼容多种角度器件，降低客户夹具采购与管理成本，使用灵活便捷。

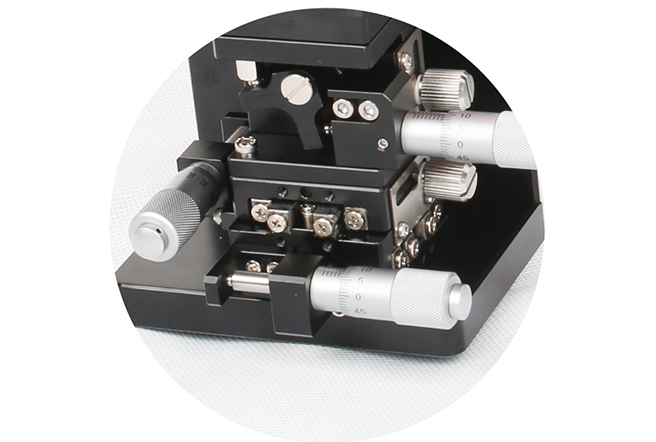

高精密三维位移平台
-
采用高精度的三维位移平台作为检测件的承载平台，调节旋钮操作手感顺滑，定位精度高，平台结构耐用，相较螺杆，使用寿命大幅提升，长时间产线作业也不易磨损。

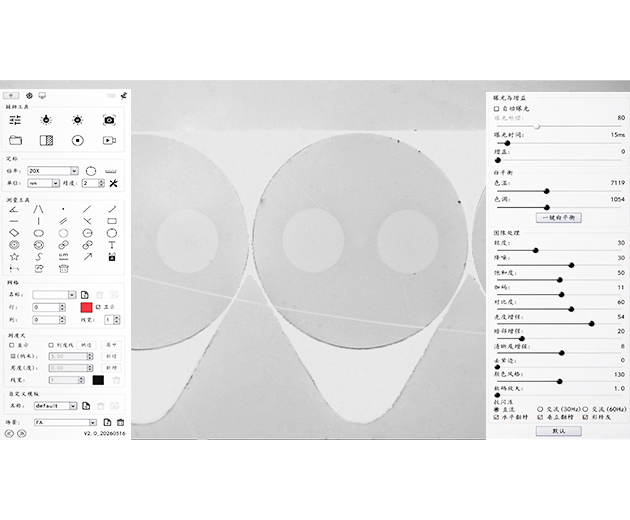

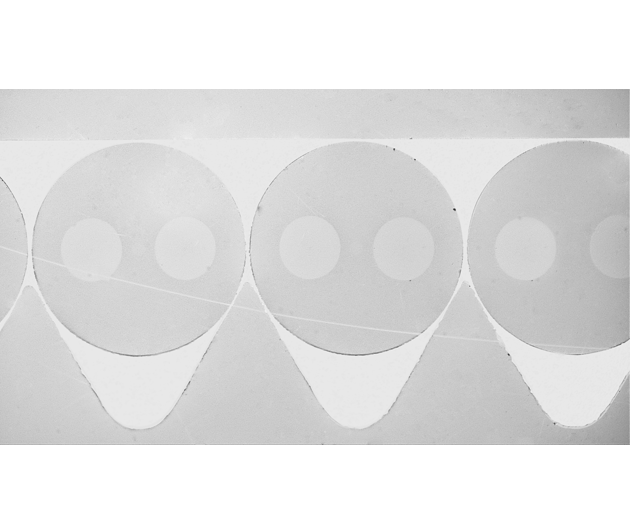

优异的成像性能
-
搭载高品质光学成像模组，提供200X、400X放大倍率，配套的显示界面，还可灵活调节曝光、倍率等参数，满足不同检测场景下的判读需求。
| 参数 | 指标 |
| 放大倍率 | 200X、400X |
| 视频输出 | HDMI |
| 功耗 | 40w |
| 最大检测范围 | 4.5mmx7mm |
| 适用于FA角度 | 0~45° |
| 电源电压 | 24VDC/2A |
| 重量 | 4.15kg |
| 体积 |
270mm(W), 100mm(D), 170mm(H) |
